【新商品】BLUE WIDE DOOR MIRROR

BLUE WIDE DOOR MIRROR


画像はS660用

SPOONではかねてより販売されておりました『Hydro-Blue Wide Mirror』を改良し再販を開始いたしました。
曲率900Rを採用したことで、ワイドな後方視界を確保。また、ブルー光学処理で夜間走行時の後続車ライトの眩しさも大幅に軽減いたしました。

お取り付けは付属の両面テープでの貼り付けとなりますので簡単です。


運転席側にはBlue、助手席側にはYellowの「SPOONSPORTS」のロゴを配置いたしました。

■商品名:BLUE WIDE DOOR MIRROR
商品番号
76203-AP1-030 (S2000)
76203-DC5-030 (DC5)
76203-EK9-030 (EK4/9,DC2,DB8)
76203-EP3-030 (EP3)
76203-FD2-030 (FD2)
76203-GK5-030 (GK3/4/5/8,GP5/6/7,GM4/6)
76203-JW5-030 (S660)
76203-RU1-030 (VEZEL)
・76203-ZF1-030 (CR-Z)
定価: 9,000円(税抜き)
区分: S

【新商品】S660/FIT3 DRIVE SHAFT SET ASSY

S660 JW5用   DRIVE SHAFT SET ASSY

SPOONが常に追求している上質な走りの重要な要素は「スムーズ」と「タフネス」。
長年の耐久レース参戦で培った技術と経験を生かし、スムーズで滑らかな走りと高耐久を可能としたS660用ドライブシャフトを作製、販売を開始しました。

ケース内部を徹底的に磨き、鏡面に仕上げる事で作られたミクロン単位のクリアランスが、グリス潤滑を確実に向上させ低摺動で低振動な駆動を実現します。
そのスムーズなジョイントは焼き付きによる破損を防止し、高い耐久性も得ることができるのです。

■商品名:DRIVE SHAFT SET ASSY S660【JW5】M/T車用
商品番号:42300-JW5-C00
定価: 140,000円(税抜き)
区分: C

詳細の加工内容はフィロソフィーページをご覧ください。

◇同時発売◇
■商品名:DRIVE SHAFT SET ASSY FIT【GK5】M/T車用
商品番号:42300-GK5-C00
定価: 140,000円(税抜き)
区分: C



【新商品】S660 FULL SPEC DAMPER KIT

S660 JW5用   FULL SPEC DAMPER KIT

SPOONが提唱している「3Sサス」とは、

○サスが沈み込む瞬間のビギニング領域はソフトにすることで街乗りでもフラットな乗り心地に。
○中間域は摺動抵抗を無くしスムーズにすることでダイレクトな荷重移動と直進安定性を向上。
○ボトム付近ではタフでストロングな減衰特性にすることで高Gのコーナーリングや縁石に乗るなど極限域でも高耐久を実現。

ただし、この理想のサスを活かすためには、まず理想のボディを造る必要がありました。
私たちはS660の開発を進める過程でまず「STIFF  PLATEシリーズ」、「リジカラ」などの剛性パーツを開発しボディ全体の剛体化を計った上でサスペンションの本格的な開発の基礎を作りました。
これがSPOONの目指すバランスの取れたトータルセッティングなのです。

街乗り、ワインディング、サーキットなどあらゆるステージにおいても、高いレベルで安全で、楽しく、速いダンパーキットを作製するために、設計、テストを重ね膨大なデータを基にセッティングを行い、理想的な車高調キットを完成させました。

前後共にキャンバー調整式ピロアッパーマウントを装着し、走行ステージにあわせたキャンバー値への調整を可能にし、またビックキャリパー装着によるタイヤのフェンダーラインはみ出しにも対処可能です。
スムーズでダイレクトな走行フィールを可能にするピロボールはミネベア(NMB)製を採用し、高耐久を実現しました。


十分なリバウンドストロークも確保し、理想的な「ばね感」を実現するために前後共にヘルパースプリングを装着しました。
サーキットでのローダウンセッティングや、ストリートユースなど幅広いセッティングが可能です。

■商品名:FULL SPEC DAMPER KIT 【JW5】
商品番号:51600-JW5-G20
定価: 320,000円(税抜き)
区分: S
仕様:減衰32段調整、前後キャンバー調整式ピロアッパー、前後ヘルパースプリング付き
<保安基準適合>

【スプリングレート】Fr:4kgf/mm(152mm ID65) ,Rr:4kgf/mm(203mm ID65)
【ヘルパー】Fr:0.47kgf/mm Rr:0.47kgf/mm
【出荷時車高:ノーマル比】Fr:-15mm Rr:-15mm
【出荷時車高:ジャッキポイント】Fr:130mm  Rr:133mm
【出荷時車高:フェンダー】Fr:587mm Rr:620mm
【出荷時車高:ロービーム高さ】505mm<500mm未満は保安基準不適合>
【推奨車高調整幅:ノーマル比】Fr:0~-35mm Rr:0~-35mm
【減衰調整幅】32段(ハード1段⇔ソフト32段)
【出荷時減衰ダイヤル位置】Fr:20段 Rr:20段
【出荷時キャンバー値】Fr:-1.0° Rr:-2.0°
【キャンバー調整可能幅】Fr:0~-3.0° Rr:0~-3.0°
注)車高は弊社デモカーでの測定値となります。

【新商品】S660 REAR STIFF PLATE KIT

S660 JW5用 REAR STIFF PLATE KIT

t_16_12_27_004

SPOONではS660の持つ高い運動性能を生かしつつ、さらにバランスの取れたトータルセッティングを追及し、開発を進めてきました。
その中でも装着したユーザーから高い評価を頂いているのがSTIFF PLATEシリーズ。
先に開発されたSTIFF PLATE FRONTSTEERING STIFF PLATE KITではフロントセクションを高剛性の構造体とすることで、高い旋回性能と上質な乗り味を実現することが出来ました。

そこで今回着目したのはリアセクションの剛性向上です。

t333

S660の純正リアサブフレームは軽自動車としては十分すぎるほどの剛性と精度を備えたアルミダイキャスト製で、各サスペンションアームのピポッドは高い剛性が確保されておりますが、更に高いトラクション性能と上質な乗り味を追求し、トレーディングアームのボディ側取り付け部をBOX化。リアセクションの剛体化を実現しました。

14

プレートは3次元CADにより専用プレス型を設計し、1.6mm厚のJSC780超ハイテン材を800t油圧プレス成形をしました。

プレート取り付け部のボディ側ボルト穴の隙間は専用カラーで完全に埋める事で、リジカラ同様の剛体化に成功。
リニアで確実なトラクションコントロール性と上質でしなやかな乗り味を実現しました。

t_16_12_27_005

■商品名: REAR STIFF PLATE KIT  S660用 [JW5]
商品番号:  50400-JW5-000
定価:  32,000円(税抜き)
区分:S
1月16日発売開始

<お知らせ>

大変長らくお待たせいたしましたが、S660用 車高調ダンパー の発売が決まりました。

■商品名:FULL SPEC DAMPER KIT 【JW5】
商品番号:51600-JW5-G20
定価: 320,000円(税抜き)
区分: S
仕様:減衰30段調整、前後キャンバー調整式ピロアッパー、前後ヘルパースプリング付き
発売開始:3月上旬予定

詳細はまた後日発表いたしますので、もうしばらくお待ちください。

t_full1 t_full2 t_full3

【新商品】S660 FULL MONOCOQUE CALIPER KIT

t_16_4_20_011

スプーンは、2013年春より軽自動車用として開発およびテストしていた「FULLモノブロックキャリパー」をS660用として発売開始いたします。

1Aa

t_12

この「FULLモノブロックキャリパー」の最大の特徴はキャップレス設計で、構造、性能、耐久性すべてにおいて一切妥協なく開発されました。

キャップレスのフルモノBodyは「アングルヘッド加工機」で製造。この工法の採用によりゴム部品を減らすことが可能となり液損を少なく、高剛性で軽量なキャリパーの設計が可能となりました。

t_08
FULL MONOCOQUE CALIPER SET
材質:高強度アルミ鋳造
構造:高強度一体モノコック構造
ピストンサイズ:36.12Φ×4
重量:2.9kg

t_11

パッドスプリングの採用でラトル音を低減、超薄型ピストンに大径ダストブーツ採用でストリートでもサーキットユースでも要求スペックを満たしております。
また、ピストンシールも線膨張係数が低く、耐熱、耐久性に優れるゴム材を使用しGPS応力値、シリンダー変異量、接線変異も従来品を凌駕する性能値を実現しました。

t_16_4_20_013

S660のSTDブレーキディスクはソリッドディスクが採用されているため、車重の軽い軽自動車とはいえどスポーツ走行におけるブレーキ温度過上昇は避けられません。

そこで、S660FULLモノコックキャリパーの性能をフルに発揮させるべく専用ベンチレーテッドディスクを新規開発いたしました。

ディスク径260Φ、17mm厚、理想的なベンチレーターを採用したことで、スポーツ走行におけるブレーキ冷却効率を格段に向上させ、安定したブレーキフィールを持続させることに成功いたしました。

t_16_4_20_008

フロントブレーキパッドはフルモノコック専用設計で、ストリートからサーキットまで対応する摩材を採用、専用シムが付属しております。

S660用 FULL MONOCOQUE CALIPER KITは以下4点のパーツが必要になります。

商品名:FULL MONOCOQUE CALIPER SET  JW5
商品番号:45020-JW5-000
定価:128,000円(税抜き)
区分:S

商品名:BRAKE ROTER 【Front】 JW5  For MONOCOQUE
商品番号:45251-JW5-000
定価:19,000円/1枚(税抜き)
必要個数:2枚
区分:S

商品名:BRAKE PAD 【Front】 JW5  For MONOCOQUE
商品番号:45022-MJW-000
定価:22,000円(税抜き)
区分:S

商品名:BRAKE HOSE SET  JW5
商品番号:01460-JW5-000
定価:36,000円(税抜き)
区分:S

注意)FULL MONOCOQUE CALIPERの性能を十分に発揮させるためにすべて専用設計となっておりますので、純正のブレーキディスク、パッド、ホースはご使用できません。

t_16_4_20_009
サーキットをメインに走行される方には、最適な前後ブレーキバランスを追求し作製したリヤパッドの同時装着を推奨いたします。

■商品名:BRAKE PAD  【REAR】  JW5
商品番号:43022-JW5-000
定価:20,000円(税抜き)
区分:S

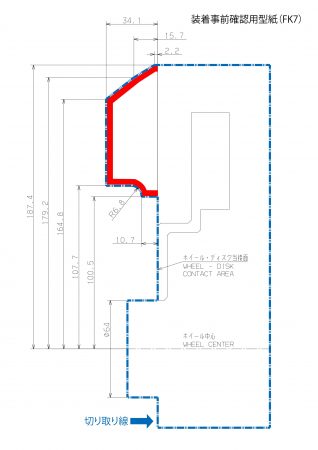

★装着事前確認用の型紙をご用意致しました。
ー・・-線で切り取り、ご使用になられているホイールにあて、キャリパーとの干渉確認にご利用ください。

【PDF】

160627_S660型紙原寸HP-001

2aa

<SPOONデモカー装着例>
POTENZA  Adrenalin SW005 15インチ×6J  +38

注)純正ホイールの場合、15mmのワイドトレッドスペーサーが必要になります。



【新商品】S660 STEERING STIFF PLATE KIT

S660  JW5用 STEERING STIFF PLATE KIT

660stestif

SPOONではS660フロントセクションの接地感と操縦安定性を向上させるためにSTIFF PLATE FRONTを開発、装着することで高い運動性能を達成しました。

しかし、車体の開発を進めていく中でステアリングから伝わる「剛性不足」、「頼りなさ」から常に修正舵を強いられる状況を改善するためにより高いレベルの操縦安定性を追求し原因究明と開発テストを重ねて来ました。

660stestif4

この原因となっていた箇所はステアリングギヤボックスの締結部だったのです。
通常ステアリングギヤボックスはサブフレームに4本以上のボルトで強固に締結されています。

しかしS660は上図のように、たった2本のボルトで締結されており、しかもその締結部のボルト穴にガタがあるため、常に捩れが生じ微修正が必要になっていたのです。

ボディとステアリングギアボックスの締結部分を増やし、大きな入力に対してもボディとギアボックスが受け止めらる高剛性の構造体を目指しました。

660stestif2

プレートはSTIFF PLATE FRONT同様に3次元CADにより専用プレス型を設計し、1.6mm厚のJSC780超ハイテン材を800t油圧プレスで成形をしました。
また締結ボルト部の隙間はリジカラと同様の原理で専用カラーを作製しました。

P1110620A

660断面図R

ステアリングギアボックス自体の締結強度を上げることで、ダイレクトでしっとり上質なステアリングフィールを実現することが出来ました。
取り付けは一切加工なく装着できます。

■商品名: STEERING STIFF PLATE KIT  S660用 [JW5]

 商品番号: 53685-JW5-000

 定価:32,000円(税抜き)

 区分:S

【新商品】S660 PROGRESSIVE SPRING

S660  JW5用 PROGRESSIVE SPRINGt_16_4_20_001

S660はSTDでも既に車高が低く設定されているため、必要以上にローダウンするとストロークを犠牲にしてしまいます。

そこでSPOONではストロークを犠牲にせず、かつ保安基準適合範囲内でS660の高い旋回能力をさらに向上させるローダウンスプリングを開発しました。

コーナーリング性能、直進安定性は向上しておりますが、突き上げ感をマイルドな方向でセッティングすることで街乗りからワインディング、スポーツ走行まで幅広くお楽しみいただけます。

■商品名: PROGRESSIVE SPRING  S660用 [JW5]

 商品番号: 51400-JW5-001

 定価:38,000円(税抜き)

 区分:S

 車高ダウン量 フロント-15~-10mm、リア-15~-10mm
スプリングレート フロント2.6kgf/mm、 リア3.6kgf/mm

【新商品】S660 STABILIZER SET FRONT/REAR

SPOONではS660の高い運動性能をさらにバランスよく向上させるために、サスペンショントータルセッティングを追及してきましたが、その第一弾としてスタビライザーを販売開始いたします。

これまでにサーキット、ワインディング、街乗りなど幅広いステージでロール剛性をテストし最適なレートを採用。前後セットで交換することでバランス良く、高いコーナーリング性能を発揮できます。

乗り心地を犠牲にすることなく、旋回性能と直進安定性を格段に向上させることができますので、純正ダンパーでは少し物足りないというユーザーにもぜひお勧めしたいパーツです。

S660  JW5用 STABILIZER SET  FRONT
t_16_4_20_002

■商品名: STABILIZER SET  FRONT 用 [JW5]

 商品番号: 51300-JW5-000

 定価:24,000円(税抜き)

 区分:S

 中空22φ(純正比210%) 純正19.1φ

専用ホルダーブッシュ付属



S660  JW5用 STABILIZER SET  REAR
t_16_4_20_003

R STABI 2

■商品名: STABILIZER SET  REAR 用 [JW5]

 商品番号: 52300-JW5-000

 定価:20,000円(税抜き)

 区分:S

中空15φ(純正比200%~220%) 純正11φ
2段調整付き

専用ホルダーブッシュ付属

【新商品】 SPOON STRIPE

SPOON STRIPE

16_2_8_001

S2000、S660、EK9、EG6用のストライプステッカーを発売します。

16_2_8_002

16_2_8_003

フロントからリアへ一直線に末広がりしていくシルバーのストライプは、80~90年代後半のSPOONレースカーにデザインされていたストライプをリメイクし車種別に専用設計したものです。

NSXMACAU

昨シーズンより、Super耐久シリーズ参戦車両のS2000でこのカラーリングとピンストライプを復活させました。

t_6

製品はシルバーのストライプの上側にタイプワンのオレンジを特殊な技法で印刷し2015S2000と同じイメージで仕上げました。

ステッカーは車種別に専用設定されております。純正オプションステッカー同等の貼付位置アプリケーション付きですので簡単確実な貼り付けが可能となっております。

16_2_8_007 16_2_8_004

4a 16_2_8_001

■商品名:SPOON STRIPE

商品番号:
75700-AP1-000  S2000用
75700-EG6-000  CIVIC EG6用
75700-EK9-000  CIVIC EK9用
75700-JW5-000  S660用

定価:¥23,000(税抜き)

区分:S

【新商品】S660 STIFF PLATE FRONT

S660 JW5 用 STIFF PLATE FRONT
フロントスティッフプレート_02_58645

S660が販売開始されてから半年が経ちました。
その低重心、低慣性とミッドシップレイアウトがもたらす高い旋回性能で、

「これがHondaスポーツ!」と誰もが笑顔になれるとても楽しいクルマです。

SPOONはこのSTDの高い運動性能を生かしながら、更にバランスのとれたトータルセッティングを
追求するために様々なフィールドでテストを重ねてきました。

開発が進む中で、S660本来のポテンシャルを引き出し、より高いスピードレンジでの走行において課題になったのはフロントセクションの剛性不足による接地感と操縦安定性の悪化です。

さらに検証を進めた結果、フロントロアアーム取付部の強度及びフロント部ボディ剛性が不足していることがわかりました。

STD

S660のフロントはサブフレームが無いモノコック構造ですが、画像上のようにロアアーム取付部の
純正ガゼットプレートの強度が十分では無いため、特にハードブレーキングやロール時に捩れが生じてしまいます。

スティッフプレート装着UP_58737

そこで作製されたのがフロントのロアアーム左右とボディを一体化する剛体プレート。
サブフレームのようにサスペンションとボディを一つのBOXにすることで、ダイレクトで安定した操縦性を
可能にしました。

01SCANNING

02MODELLING

まずはボディのCAE解析を行い、SPOON独自の設計・開発手法でデザインをしました。

67a6a2e4a0f6073ef2f8333bbd2d10c9

それを基に3次元CADにより専用プレス型を設計し、マシニングセンタで切削加工。(画像上)

素材は通常シャシーの骨格部にしか採用されない2mm厚のJSC780超ハイテン材を使用し、
800t油圧プレスで成形をしました。

フロントスティッフプレート_UP_58650

仕上げは純正同様のカチオン仕様。
取付は純正のプレートとバーを外し交換するだけで、純正アンダーパネルも加工等無くそのまま装着可能です。

■商品名:STIFF PLATE FRONT S660用

商品番号:50260-JW5-000

定価:¥52,000(税抜き)

区分:S
